 無軸螺旋輸送機的機械結構, 這下明白了

主要結構與工作原理

無軸螺旋輸送機由驅動機構（電機減速機、傳動軸）、U型槽與支架、無軸螺旋、襯條、蓋板、進料口、出料口、緊固件等部件組成。輸送機具有合適的旋轉速度，既能達到輸送柵渣（或污泥）的目的，又不造成阻塞。

1、主要結構：

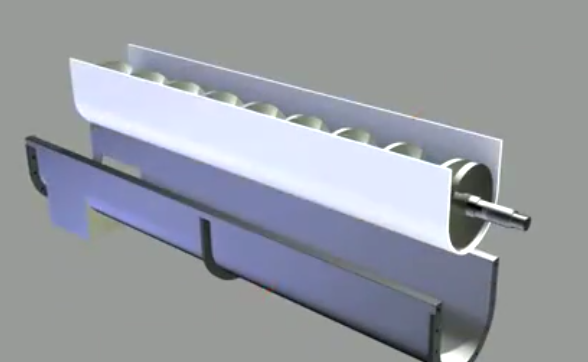

⑴螺旋槽采用大于4.5mm板材在專用模具上壓制成U形斷面，螺旋輸送槽的底部設置呈半圓狀的耐磨襯圈，材料采用耐磨性能高的非金屬材料制作，襯圈圓弧與螺旋體半徑相吻合，以減少過量間隙提高輸送效果，耐磨襯圈的使用壽命高，襯圈的設置方便安裝和更換，使用壽命保證2年以上。襯板高度要高于輸送機槽的中心。

輸送機槽體上制作進料口，供進料使用。整臺輸送機除進料口敞開外，其余部分沿螺旋槽加平蓋封閉。

進料口設計與格柵或脫水機排料口相對應，滿足物料完全落入輸送機的要求。出料口設置在輸送機有驅動機構的另一端。

機架采用不銹鋼制造，采用型鋼支撐固定在混凝土土建基礎上。

⑵無軸螺旋片采用高強度材料制造，具有足夠的強度和剛度，無軸螺旋葉片采用專用工裝模具熱拉成形，成形后的葉片間距均勻、統(tǒng)一。外圓直徑與U形槽相配套，并具有合適的旋轉速度，既能達到輸送物料的目的又不會造成阻塞。厚度不小于20mm。螺旋片片高不小于80mm。

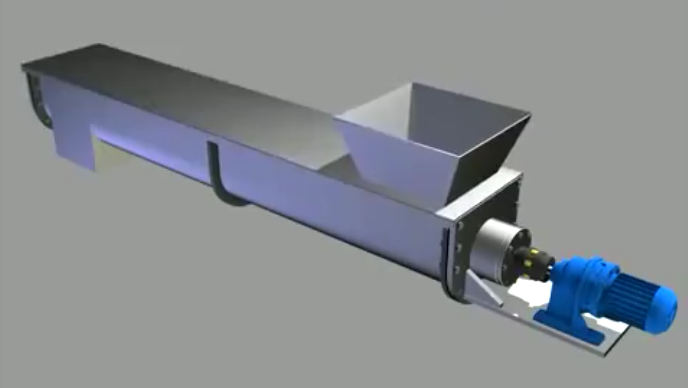

⑶驅動機構組裝在螺旋輸送機一端，與螺旋葉片驅動軸直接連接，無需聯(lián)軸器。減速機為斜齒輪與蝸輪齒輪組合的形式，法蘭式安裝，傳動效率高、低噪聲、使用壽命長、運行平穩(wěn)。

減速機軸承有良好的潤滑，其工作壽命不低于100000小時。齒輪減速電機應采用知名品牌，服務系數不小于1.6。齒輪為合金鋼，淬火、磨齒處理，齒面硬度不低于HRC58～62。 驅動電機適用于380V、3相、50Hz，設計的防護等級為IP65，絕緣等級為F級，電機額定功率比最大實耗功率大20%，轉速小于1500r/min。
